분말 사출성형이란?
PIM(Powder Injection Molding) 기술은 금속 또는 세라믹 분말과 고분자 폴리머를 혼합하여 사출성형후 폴리머를 제거하는 탈지공정, 금속분말간 확산을 통해 고밀도의 금속을 만드는 소결공정을 거쳐 최종적인 금속 또는 세라믹 부품을 Near Net Shape로 만드는 기술을 말하며 금속 분말을 사용한 MIM (metal Injection Molding) 세라믹 분말을 사용한 CIM (Ceramic Injection Molding)으로 분류할 수 있습니다.
저희 원스 주식회사에서는 PIM 공법을 응용하여 가공, 연마작업을 감소시켰고, 난해하고 복잡한 3D 형상의 구현이 가능할뿐만 아니라 난가공 소재 역시 쉽게 가공이 가능하도록 발전시켰습니다.
공법의 장점으로 높은 정밀도와 치수 관리가 가능하며 후공정을 통한 유연성 확보가 가능합니다.
생산량의 조절이 용이해졌으며 이종재료의 구현 또한 가능합니다.

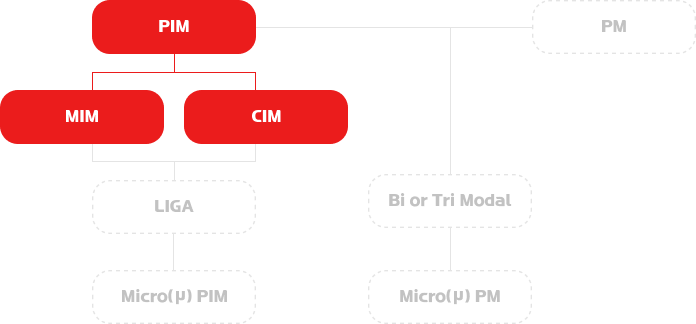

PIM Tech-tree
분말사출성형 공법인 PIM(Powder Injection Molding)은 MIM(Metal Injection Molding)과 CIM(Ceramic Injection Molding)으로 분류되며 다양한 공법과의 응용이 가능합니다.
PIM Process
raw material
금속, 세라믹 파우더, 복합 폴리머
Feedstock Granulation
금속/세라믹 분말과 복합 폴리머를 이상적인 반죽 및 과립화
Injection Molding
사출성형 단계로 Green Part 부품을 가공하는 단계
De-Binding
사출성형된 부품의 바인더를 탈지하는 공정으로 Brown Part 단계
Sintering
최종 금속부품인 Sintered Part 단계로 필요에 따라 후가공 진행
Inspection
부품 출하전 불량품을 체크하는 최종 검사 단계

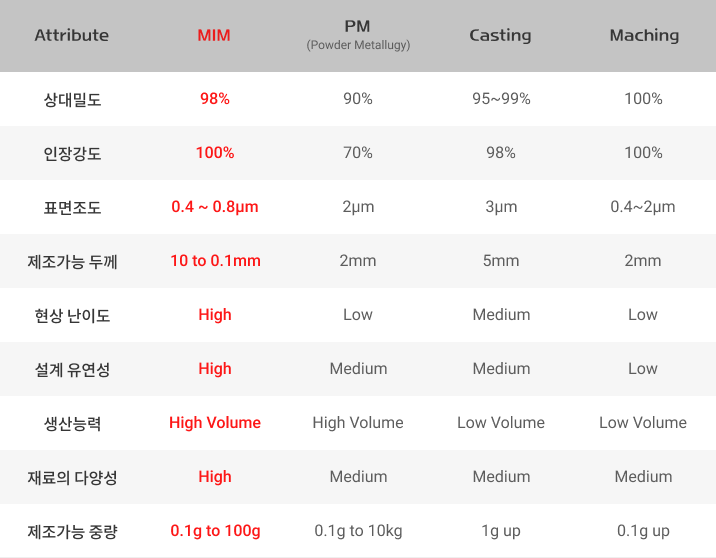

타공법 비교
Compare with other Technology

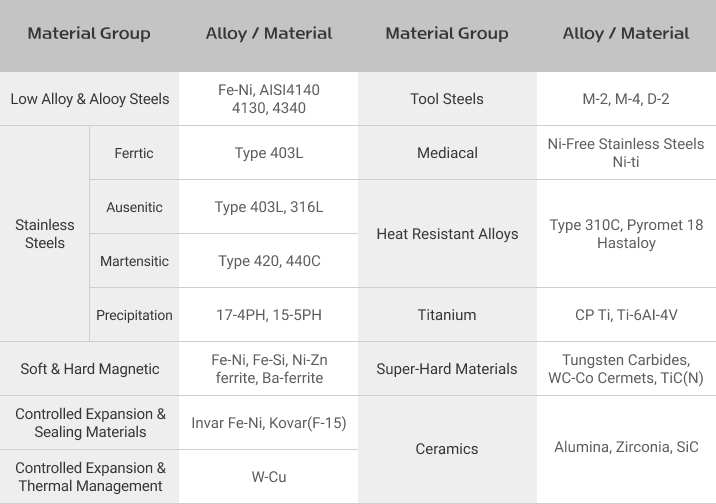

PIM 테크놀로지 원재료
Material of PIM Technology
